O que é uma topologia de rede em anel e seus tipos?

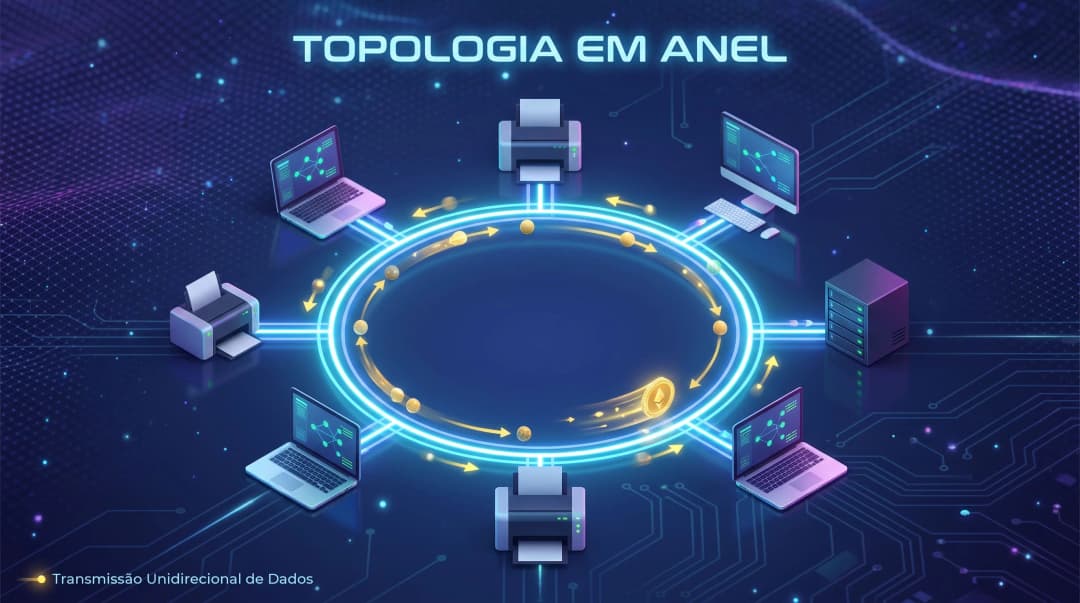

O que é uma topologia de rede em anel? Trata-se do layout onde cada dispositivo se conecta a exatamente dois outros, formando um circuito fechado (padrão IEEE 802.5). Os dados viajam em uma única direção, passando por cada nó até alcançar o destino, garantindo organização no tráfego de informações.
Índice
Entendendo os formatos anel, barramento e estrela
Como funciona a rede anel, estrela e barramento na prática
Diferenças entre barramento, anel, estrela e malha
Dominando a infraestrutura de redes para provas
Perguntas Frequentes sobre Topologias de Rede
Entendendo os formatos anel, barramento e estrela
Quando estudamos a disposição física e lógica dos computadores, os modelos de anel, barramento e estrela representam os pilares fundamentais da arquitetura de TI. Cada um desses desenhos geométricos foi criado para resolver problemas específicos de comunicação, custo e escalabilidade dentro das organizações.
O modelo linear, conhecido como bus (tronco), utiliza um único cabo central compartilhado por todas as máquinas. Nas extremidades desse cabo, existem terminadores que evitam que o sinal elétrico reflita e cause interferências. É um formato barato e fácil de instalar, mas altamente vulnerável: se o cabo principal romper, toda a comunicação é interrompida imediatamente.
Já o formato radial centraliza tudo em um equipamento inteligente, como um switch. Essa é a estrutura mais comum nas residências e empresas atuais. Se um cabo quebrar, apenas o computador ligado a ele perde o acesso, mantendo o restante do sistema intacto. Para aprofundar seus conhecimentos sobre esses equipamentos centrais, consulte nosso material sobre para que servem o roteador, o switch e o modem.
Por fim, o circuito fechado conecta as máquinas lado a lado. A informação circula de forma ordenada, geralmente utilizando um protocolo de passagem de bastão (Token Ring). Isso significa que apenas a máquina que possui o "bastão" digital pode transmitir dados naquele momento, eliminando completamente as colisões de pacotes que ocorrem em outros modelos.
Como funciona a rede anel, estrela e barramento na prática
Para visualizar a aplicação da rede em anel, estrela e barramento, precisamos olhar para o dia a dia das empresas e para a evolução histórica das telecomunicações. A escolha do layout afeta diretamente a velocidade de transmissão, a segurança dos dados e o orçamento do projeto de infraestrutura.
"Imagine um laboratório de informática antigo onde todos os PCs estão ligados a um único fio longo que corre rente ao rodapé da sala."
Nesse exemplo clássico do modelo linear, a simplicidade tem um preço alto. Se um aluno acidentalmente cortar o fio no meio da sala, metade dos computadores ficará isolada. Além disso, como todos compartilham o mesmo meio físico, apenas um computador pode "falar" por vez. Se dois tentarem enviar dados simultaneamente, ocorre uma colisão, exigindo que ambos esperem um tempo aleatório para tentar novamente.
Em contraste, um escritório moderno utiliza o modelo radial. Cada mesa possui um cabo de rede individual que vai direto para um rack central no servidor. Essa independência facilita enormemente o trabalho do suporte técnico. Se uma máquina perde a conexão, o técnico sabe exatamente qual porta do switch ou qual cabo verificar, sem precisar paralisar o trabalho dos outros funcionários.
Para facilitar a memorização desses conceitos, observe o quadro comparativo abaixo com as características técnicas de cada arquitetura:
Característica Técnica | Modelo Linear (Tronco) | Modelo Radial (Centralizado) | Modelo Circular (Fechado) |
|---|---|---|---|
Ponto Central de Falha | Cabo principal (Backbone) | Equipamento central (Switch/Hub) | Qualquer nó (se for anel simples) |
Gerenciamento de Tráfego | CSMA/CD (Sujeito a colisões) | Comutação de pacotes dedicada | Passagem de Token (Sem colisões) |
Custo de Implementação | Muito Baixo | Médio a Alto | Médio |
Facilidade de Expansão | Difícil (exige parar a rede) | Muito Fácil (basta plugar no switch) | Difícil (exige reconfigurar o circuito) |
Compreender essas nuances é vital para quem estuda a disciplina de redes de computadores. As bancas examinadoras adoram cobrar cenários hipotéticos onde o candidato deve escolher a arquitetura mais adequada baseada no orçamento e na necessidade de tolerância a falhas.
Diferenças entre barramento, anel, estrela e malha
À medida que a infraestrutura corporativa cresce e exige mais disponibilidade, a comparação entre barramento, anel, estrela e malha torna-se inevitável. Enquanto os três primeiros modelos lidam bem com redes locais (LANs), o modelo totalmente conectado (Mesh) eleva a redundância a um nível crítico, sendo a base estrutural da própria internet.
No formato de malha, cada computador (ou roteador) possui conexões diretas com vários outros nós da rede. Isso cria múltiplos caminhos possíveis para a informação viajar. Se um cabo for rompido ou um roteador queimar, os protocolos de roteamento recalculam a rota instantaneamente, enviando os dados por um caminho alternativo sem que o usuário perceba a falha.
Para sistematizar o aprendizado, veja o comportamento de cada estrutura quanto ao fluxo de dados:
Linear: Utiliza um meio físico compartilhado, onde os dados são transmitidos em broadcast para todas as máquinas, mas apenas o destinatário correto processa a informação.
Circular: Transmite pacotes de forma unidirecional (ou bidirecional em sistemas duplos como o FDDI), garantindo previsibilidade no tempo de resposta.
Radial: Centraliza o tráfego em um nó inteligente que lê o endereço MAC de destino e envia o pacote exclusivamente para a porta correta, aumentando a segurança.
Totalmente conectada: Garante redundância máxima e tolerância a falhas extremas, sendo o padrão ouro para data centers e infraestruturas de missão crítica.
Se você deseja se aprofundar ainda mais nesses conceitos e testar seus conhecimentos, recomendamos a leitura do nosso guia completo sobre o que são as topologias de rede barramento, anel e estrela.
Dominando a infraestrutura de redes para provas
Dominar a disposição física e lógica dos computadores não é apenas um requisito para profissionais de TI, mas uma competência essencial para candidatos que enfrentam provas de alto nível. As bancas exigem que você saiba diferenciar a teoria da prática, identificando gargalos de desempenho e vulnerabilidades de segurança em cada arquitetura.
Lembre-se de que a topologia física (como os cabos estão dispostos) pode ser diferente da topologia lógica (como os dados realmente fluem). Um exemplo clássico é uma rede que fisicamente parece uma estrela (todos ligados a um hub central), mas logicamente funciona como um barramento, pois o hub repete o sinal para todas as portas simultaneamente.
Para continuar sua preparação com materiais de altíssima qualidade, explore a plataforma da Volitivo. Acesse nossa seção de questões comentadas para colocar em prática tudo o que aprendeu hoje e garantir que nenhum detalhe passe despercebido no dia do seu exame. Além disso, nosso acervo de material de apoio está repleto de resumos esquematizados para acelerar sua revisão.
Referências Bibliográficas
Institute of Electrical and Electronics Engineers (IEEE) - Padrões de Redes Locais
Ministério das Comunicações - Diretrizes de Infraestrutura de TI
National Institute of Standards and Technology (NIST) - Segurança em Redes de Computadores
Perguntas Frequentes sobre Topologias de Rede
Qual é a topologia de rede mais usada atualmente?
O modelo radial (estrela) é o mais utilizado no mundo moderno, tanto em ambientes domésticos quanto corporativos. Sua popularidade se deve à facilidade de instalação, manutenção simplificada e ao fato de que a falha de um único cabo não compromete o funcionamento do restante do sistema.
O que acontece se um computador falhar no formato circular?
Em um circuito fechado simples, a falha de um único computador ou o rompimento de um cabo interrompe o fluxo do token, derrubando toda a comunicação. Para mitigar esse risco, redes críticas utilizam o formato duplo (Dual Ring), onde um segundo anel assume o tráfego na direção oposta em caso de falha.
Qual a diferença entre topologia física e lógica?
A física refere-se ao layout real e visível dos cabos e equipamentos no espaço (como o desenho de uma estrela ou linha). A lógica refere-se à forma como os sinais elétricos e os dados trafegam por esse meio físico, independentemente de como os cabos estão fisicamente organizados.
Por que o modelo linear entrou em desuso?
O formato em tronco (bus) caiu em desuso devido à sua baixa escalabilidade e alta vulnerabilidade. Como todos os computadores compartilham o mesmo cabo coaxial, o aumento de máquinas gera muitas colisões de dados, lentidão extrema e dificuldade imensa para localizar onde um cabo foi rompido.
